Камера братьев Люмьер
13 ФЕВРАЛЯ 1895 ГОДА БРАТЬЯ ЛУИ И ОГЮСТ ЛЮМЬЕР ЗАПАТЕНТОВАЛИ «СИНЕМАТОГРАФ», КОТОРЫЙ СОВМЕЩАЛ В СЕБЕ И КИНОКАМЕРУ, И КИНОПРОЕКТОР.
ПРОСТОТА И УДОБСТВО МЕХАНИЗМА СДЕЛАЛИ ВОЗМОЖНЫМ ПОЯВЛЕНИЕ МАССОВОГО КИНЕМАТОГРАФА
Главное новшество Люмьера: скачко-вый механизм для прокрутки кадров, преобразующий вращательное движение рукояти в возвратно-поступательное движение вилки, которая прокручивает пленку
В конце XIX века идея аппарата
для показа движущегося изображения носилась в воздухе. Луи Люмьер при-знавался, что идея «Синематографа» посетила его после знакомства
с «Кинетоскопом» Эдисона (1891)

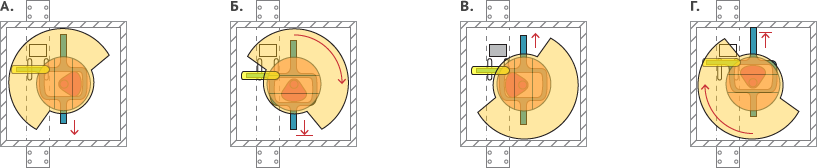

СХЕМА РАБОТЫ КАМЕРЫ. ВРАЩЕНИЕ ОСИ 1 И ЖЕСТКО ЗАКРЕПЛЕННЫХ НА НЕЙ КРИВОШИПА 2,
ДИСКА 5 И ВРАЩАЮЩЕЙСЯ ПЛАСТИНЫ 8 ПРИВОДИТ В ДЕЙСТВИЕ ВЕСЬ МЕХАНИЗМ:
Вилка 6, войдя в перфорационные отверстия пленки через пазы в стенке 7 ящика, протягивает пленку вниз под действием выступа 4 на рамке 3. Экспонирующее окно 10 в стенке ящика закрыто вращающейся пластиной 8
Дойдя до нижней точки пазов, вилка 6 под давлением диска 5 (попадая
на «высокую» половину его профиля) выходит из пазов и освобождает пленку
Когда экспонирующему окну соответ-ствует кадр на пленке, оно открывается за счет выреза на пластине 8.
В этот момент происходит съемка или, наоборот, демонстрация снятого кадра. Одновременно под действием кривошипа 2 рамка 3 начинает движение вверх, двигая вилку 6
Вилка 6, дойдя до верха, снова, попа-дая на «низкую» половину профиля диска 5, проходит через пазы в стенке ящика и входит в перфорацию
по краям пленки
СМОТРЕТЬ
УСТРОЙСТВО
КАМЕРЫ
1
2
3
4
5
6
7
8
9
10
